差立てビューと資源ガントチャート連携

差立てビュー

GUIの概要


連携した資源ガントチャートを開く

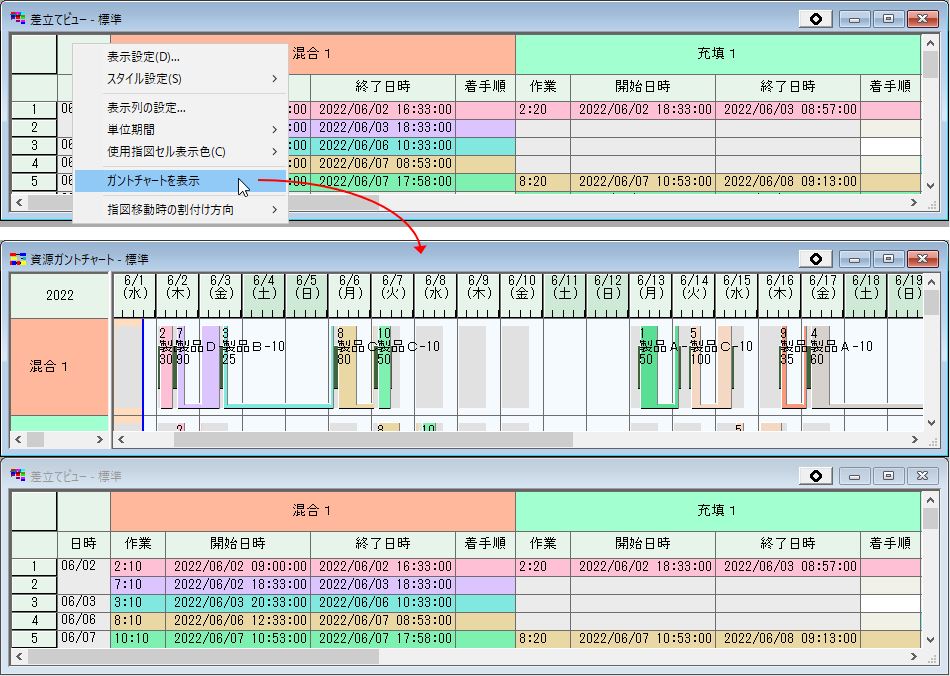

差立てビューと連携した資源ガントチャートは、差立てビューの列の見出し部ポップアップメニューの“ガントチャートを開く”を選択すると、連携した資源ガントチャートを開くことが出来ます。

連携した資源ガントチャートが上側、差立てビューが下側で水平に並べて表示されます。



連携時の作業使用指図の選択

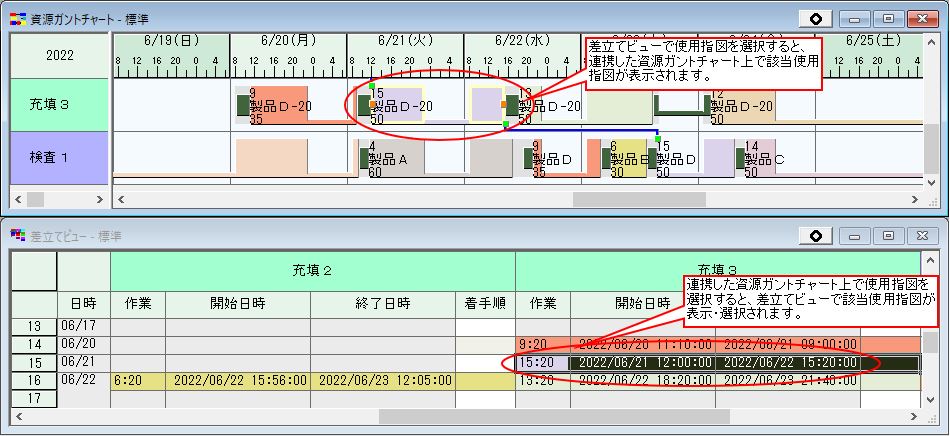

差立てビューで作業使用指図のセルをクリックすると、対応する作業使用指図が連携した資源ガントチャート上で選択され、接続線が表示されます。
資源ガントチャートの表示範囲内に該当の作業使用指図が存在しない場合は、自動でスクロールして資源ガントチャート内に表示します。
同時に、選択した作業使用指図の資源が資源ガントチャートに表示されていない場合、資源ガントチャートに該当資源が表示されるように自動スクロールします。

連携した資源ガントチャート上で作業使用指図のバーをクリックすると、差立てビューで対応する作業使用指図のセルが選択されます。
差立てビューの表示範囲内に該当の作業使用指図が存在しない場合は、自動でスクロールして差立てビュー内に表示します。



連携時の日付の選択

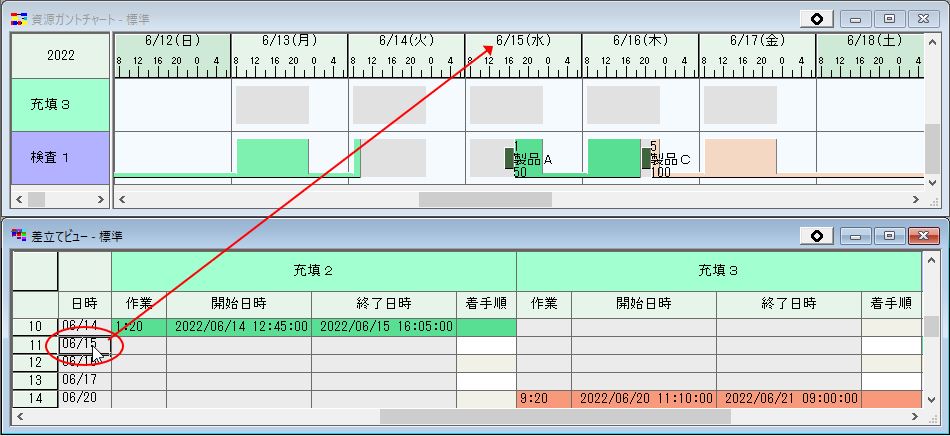

差立てビューで「単位期間」プロパティの設定が“なし”以外の場合、左に日付列が表示されます。
その日付列のセルをクリックすると、連携した資源ガントチャート上で該当の日付が表示されます。その時、差立てビューにて選択した日付が出来る限り資源ガントチャートの中心になるように、自動でスクロールします。



※差立てビューと連動できる資源ガントチャートは、差立てビューの列の見出し部ポップアップメニューから開いた資源ガントチャートのみです。


HelpNo.:699540
