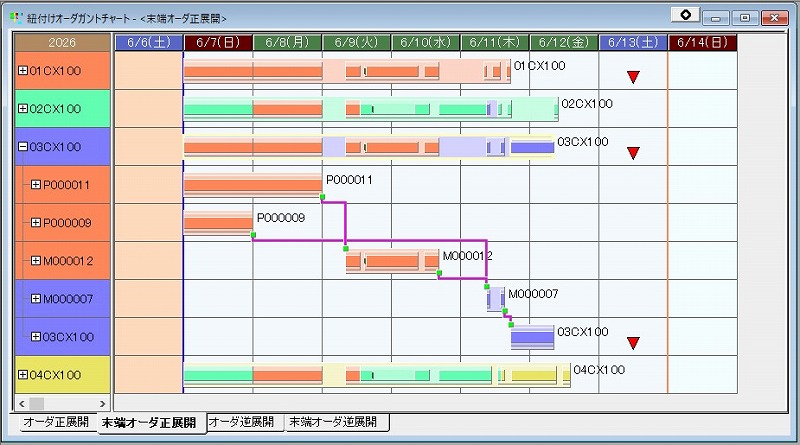

紐付けオーダガントチャートは、紐付いているオーダを1つのまとまりとして見やすくなるように工夫されており、

・紐付けオーダバーにより、紐付いているオーダ全体のリードタイムを把握できる
・オーダの紐付き状態を把握する

などが簡単にできるチャートです。



特徴・操作

基本となる操作方法はオーダガントチャートと同じですが、いくつかの特徴があります。

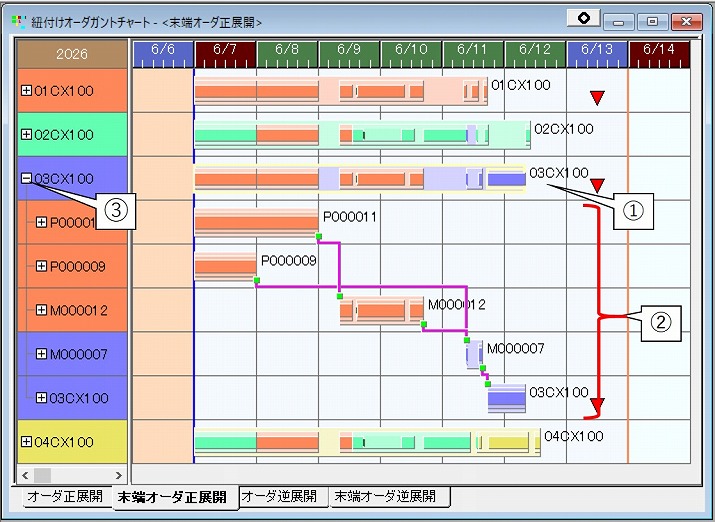

紐付いたオーダが展開表示された部分です。
+をクリックすると、紐付いたオーダが展開表示されます。
-をクリックすると、展開表示を閉じます。

紐付けオーダバーは、割り付いている作業を対象にバーを表示します。

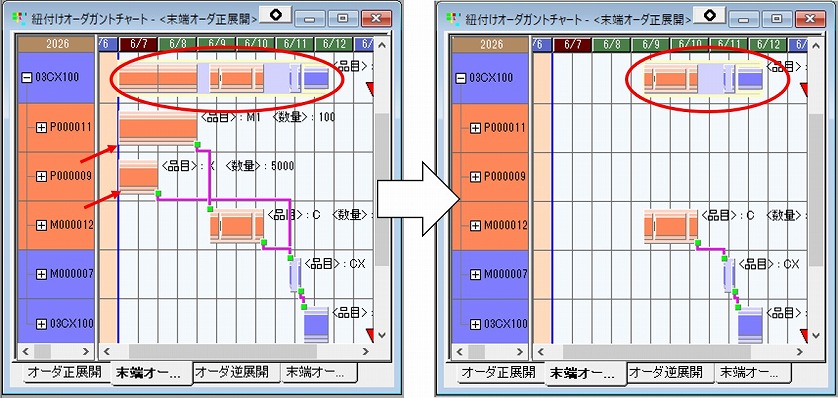

例えば下の左の図の状態から、オーダP000006とP000008の作業を未割り付けにすると、下の右の図のように未割付けを除いて紐付けオーダバーが表示されます。



左部文字式

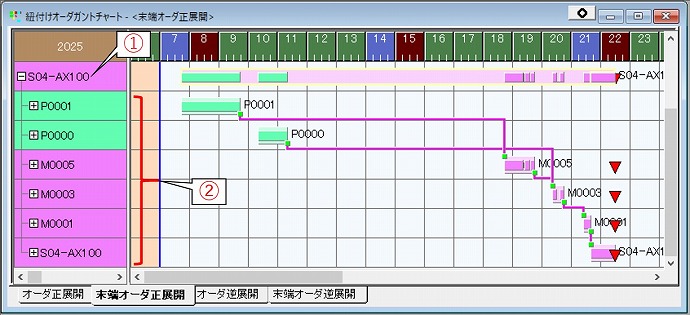

紐付けオーダガントチャートは、紐付けオーダガント行とその下に紐付くオーダ行があり、左部(縦軸)はオーダが表示されています。
チャートの表示設定のテーブルタブにある以下のプロパティで、左部の表示内容を設定することが出来ます。

  プロパティ対象
 紐付けオーダ左部文字式紐付けオーダ行の左部に表示する内容を設定します。
<例>オーダコード + 数量 + 納期
 ME+', '+'数量='+ME.オーダ数量+', '+'LET='+ME.納期
 オーダ左部文字式オーダ行の左部に表示する内容を設定します。
<例>オーダコード + 数量 + 納期
 ME+', '+'数量='+ME.オーダ数量+', '+'LET='+ME.納期


オーダ行以下、ドリルダウンで表示できる部分は、オーダガントチャートの左部と同じです。


左部背景色式 (Ver.8制限機能)

紐付けオーダガントチャートの左部(縦軸)の背景色を、チャートの表示設定のテーブルタブにある以下のプロパティで設定できます。
Ver.7.3.1より前は、オーダの表示色で固定となっています。

  プロパティ対象
 紐付けオーダ左部背景色式プロパティ紐付けオーダ行の左部の背景色を設定します。
<例>納期の月
 GetMonthPart(ME.納期)
 オーダ左部背景色式プロパティオーダ行の左部の背景色を設定します。
<例>納期の月
 GetMonthPart(ME.納期)




オーダ行以下、ドリルダウンで表示できる部分は、オーダガントチャートの左部と同じです。


紐付けオーダガントチャートのスタイル

紐付けオーダガントチャートには、4つのスタイルが用意されています。

オーダ正展開

子オーダ(原料側)に向かって紐付いているオーダを1つのまとまりとして表示します。
子オーダを持つ完成品・半製品が、紐付けオーダガントチャートの縦軸に表示されます。


末端オーダ正展開

子オーダ(原料側)に向かって紐付いているオーダを1つのまとまりとして表示します。
子オーダを持ち、かつ、親オーダを持たないオーダが、紐付けオーダガントチャートの縦軸に表示されます。
標準では、このスタイルがデフォルトスタイルになっています。


オーダ逆展開

親オーダ(完成品側)に向かって紐付いているオーダを1つのまとまりとして表示します。
親オーダを持つ原料・半製品が、紐付けオーダガントチャートの縦軸に表示されます。


末端オーダ逆展開

親オーダ(製品側)に向かって紐付いているオーダを1つのまとまりとして表示します。
親オーダを持ち、かつ、子オーダを持たないオーダが、紐付けオーダガントチャートの縦軸に表示されます。


ジャンプでチャートを開く場合

ポップアップメニューのジャンプメニューからチャートを開くときの、単位期間、およびジャンプする前に選択されていたオブジェクトを強調表示するかどうかは、表示設定の「ジャンプしてきたときの単位期間」プロパティと「ジャンプしてきたときのバー表示色」プロパティで設定できます。
