概要

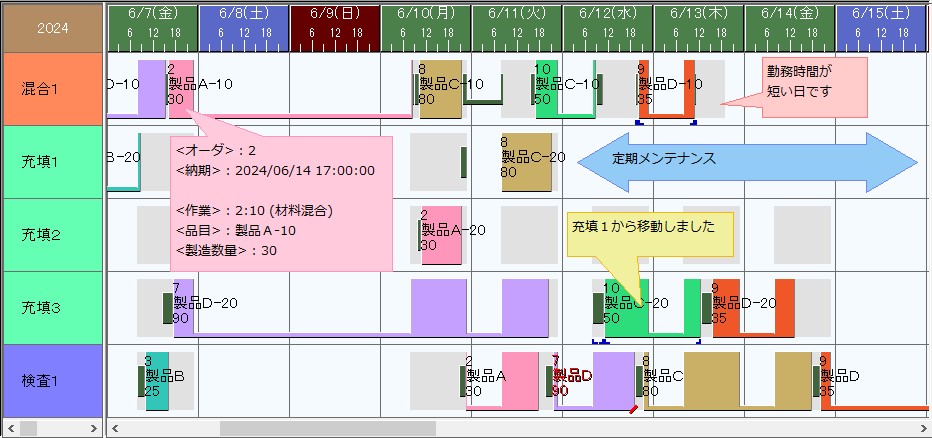

タイムチャートの任意の時間帯や、バーに付箋をつけて、チャート上に表示したり、印刷したりできます。

すべてのモジュール種別で、付箋の操作、付箋テーブルのインポート・エクスポートが可能です。
Asprova DSを用いて、Asprova間で付箋のデータをやり取りできます。



種類

付箋には、以下の種類があります。

吹き出し

オーダ、作業、使用指図といったバーおよびチャート本体部の任意の時間帯につけることができます。
特定の日時やバーを指し示すときに、便利な付箋です。

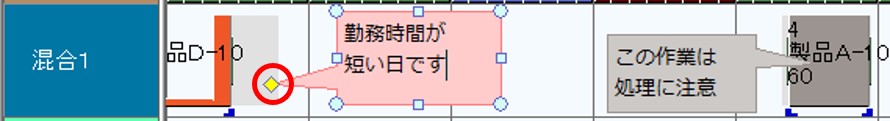

吹き出し付箋から吹き出している端点の黄色いひし形(以下イメージの赤丸部分)が基準点です。
基準点を、オーダ、作業、使用指図といったバーに合わせて付箋をつけます。基準点が指しているバーが付箋の対象(付箋の所有者)となります。



両矢印

チャート本体部の任意の時間帯につけることができます。
時間の範囲を示すときに、便利な付箋です。

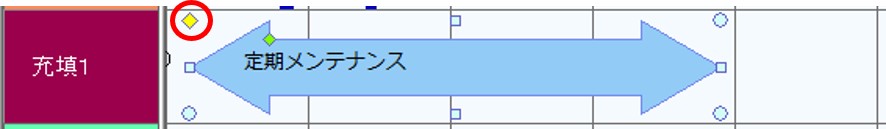

両矢印付箋の左上部の黄色いひし形(以下イメージの赤丸部分)が基準点です。
基準点を、チャート本体に合わせて付箋をつけます。基準点で指しているチャート本体の行が付箋の対象(付箋の所有者)となります。たとえば、資源ガントチャートであれば資源、在庫グラフなら品目が付箋の対象(付箋の所有者)です。



付箋の色

背景色・枠線色

標準で以下の背景色・枠線色の付箋が用意されています。

 黄色の付箋です。
 赤色の付箋です。
 青色の付箋です。
 緑色の付箋です。
 同色付箋の対象(付箋の所有者)で背景色・枠線色が決まります。

標準の場合は、付箋の対象(付箋の所有者)によって以下のようになります。

資源

チャート表示設定の資源左部背景色式プロパティ

品目

チャート表示設定の品目左部背景色式プロパティ

オーダ

チャート表示設定のバー表示色が「オーダ」か「最終品目」の時はバー表示色。そうでないときは、チャート表示設定のオーダ左部背景色式プロパティ

オーダ (チャート本体)

チャート表示設定のオーダ左部背景色式プロパティ

作業

チャート表示設定のバー表示色

作業 (チャート本体)

チャート表示設定の作業左部背景色式プロパティ

使用指図

チャート表示設定のバー表示色

上書きカレンダー

上書きカレンダーの背景色


また、背景色式プロパティと枠線色式プロパティを設定することで、自由に色を変更することができます。


フォントと文字色

付箋のプロパティの、フォントプロパティを設定すれば、付箋の文字のフォントを指定できます。
また、文字色式プロパティで、文字の色を指定できます。



付箋の内容

付箋の中に表示する内容を、付箋の表示内容プロパティで選択できます。
ただし、付箋の対象(付箋の所有者)が、資源または品目の場合は、個別に指定する、のみとなります。

個別に指定する

付箋オブジェクトの付箋文字列プロパティに設定された文字列を表示します。

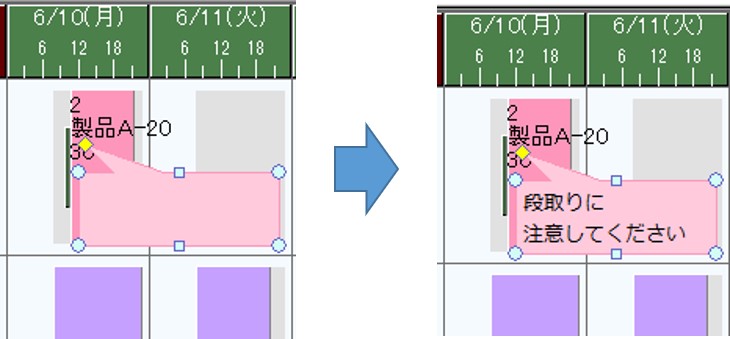

付箋文字列は、チャート上の付箋を選択して、文字列を入力できます。
Enterキーで、文字列を改行できます。
付箋を複数選択すると、文字列を編集できないため、編集対象の付箋のみを選択するようにしてください。

オブジェクトのコメントと関連付ける

コメント(共通)の内容を表示します。
作業のバーか使用指図のバーに付箋を付けた場合は作業の、オーダのバーに付箋を付けた場合は、オーダのコメント(共通)を表示します。
付箋の文字列を編集すると、対応するコメント(共通)の値に反映されます。

データチップ文字列

表示設定のデータチップ文字式に従って表示します。

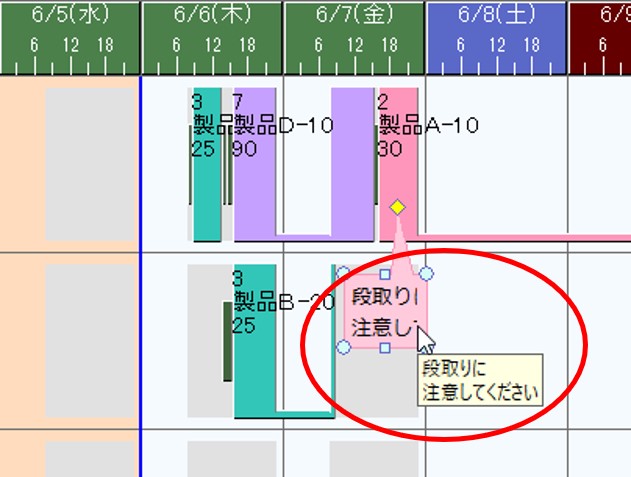

表示されている付箋の大きさで文字を表示しきれない場合、マウスを当てることでデータチップにて、内容を確認することが可能です。(Ver.12.0.1.0以降)




付箋の操作

付箋をつける、削除する、付箋の移動などの操作については、こちらをご覧ください。



付箋の表示

付箋の絞り込み表示などについては、こちらをご覧ください。



印刷

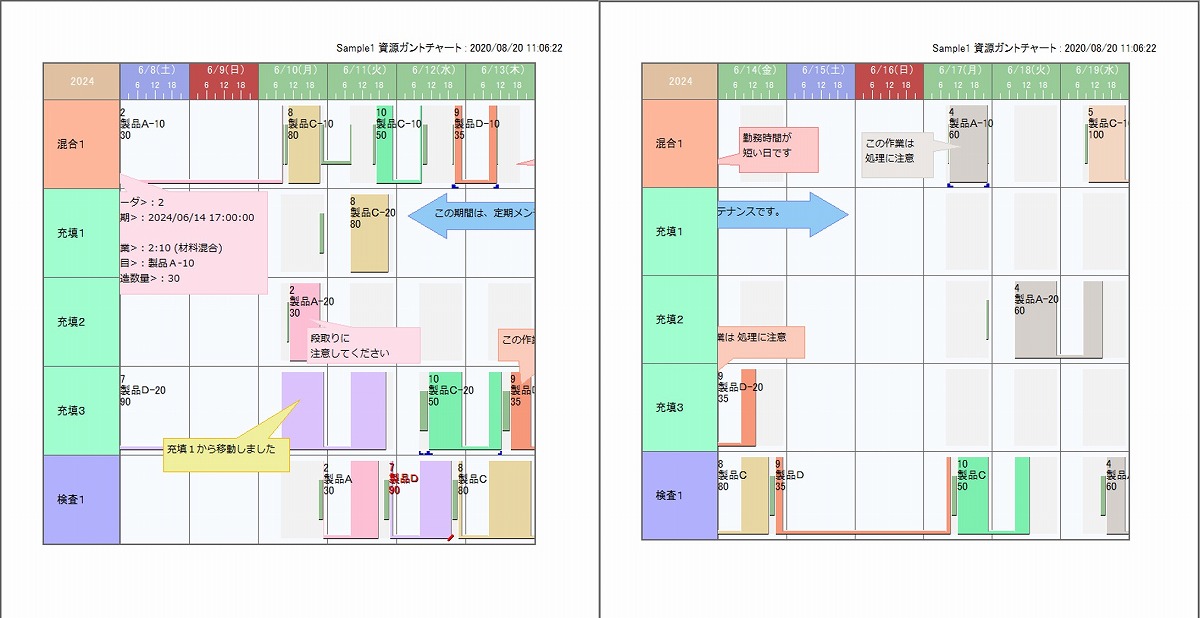

チャートを印刷すると、表示されている付箋も印刷されます。

付箋が複数ページにまたがる場合、そのままのイメージで印刷します。



データ入出力

付箋のデータは、付箋テーブルに保存されています。
付箋テーブル上でデータを変更すれば、該当する付箋に反映されます。

また、インポートで外部から付箋データを取り込んだり、エクスポートで付箋データを外部に出力できます。
Asprova DSを使用している場合は、アップロード・ダウンロードして、Asprova間で付箋のデータをやり取りできます。
