グラフィカル製造BOMの印刷

グラフィカル製造BOM概要

製造BOM


グラフィカル製造BOMは、他のウィンドウと同様にメニューの「ファイル/印刷」にて印刷することができます。
※バージョンによって、印刷のされ方などが異なります。


Ver.7.2.0以降

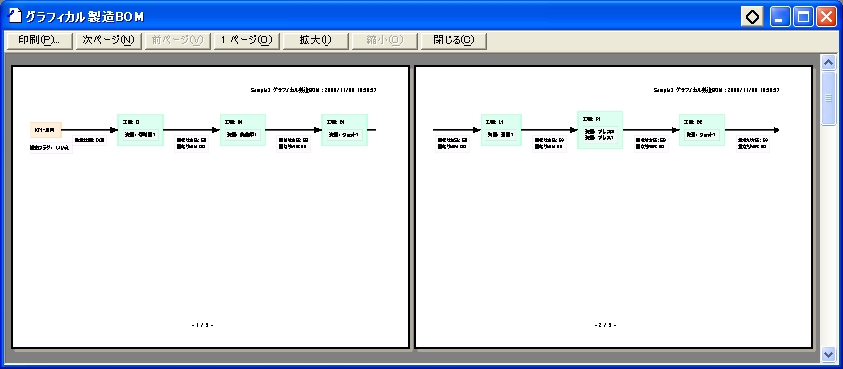

グラフィカル製造BOMを印刷する場合、現在グラフィカル製造BOM上で表示されている部分に関わらず、製造BOMのネットワークで左上部から印刷されます。
1ページに収まらない場合は、自動で複数ページに渡ります。



印刷ページ指定

メニューの「ファイル/印刷設定」を選択すると、印刷設定のプロパティウィンドウが表示されます。期間タブにある、

「印刷ページ数(横)」
「印刷ページ数(縦)」

を設定することで、複数ページに分かれたグラフィカル製造BOMの印刷対象のページを指定できます。

「例」

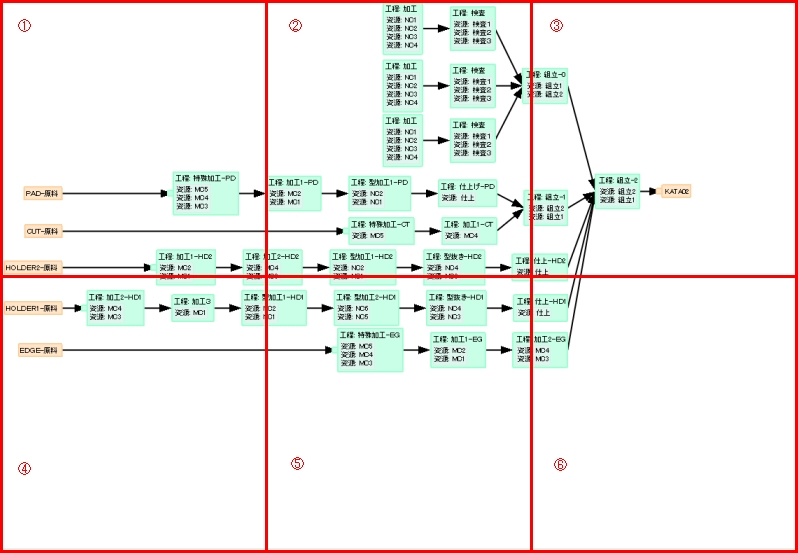

以下の赤枠が印刷される枠として、横に3ページ、縦に2ページになる場合、

「印刷ページ数(横)」 => 2
「印刷ページ数(縦)」 => 2

と設定した場合、左上から横に2ページ、縦に2ページ(下図の①、②、④、⑤)が印刷対象となります。
設定が空の場合は、すべてのページが印刷対象となります。



Ver.7.2.0より前

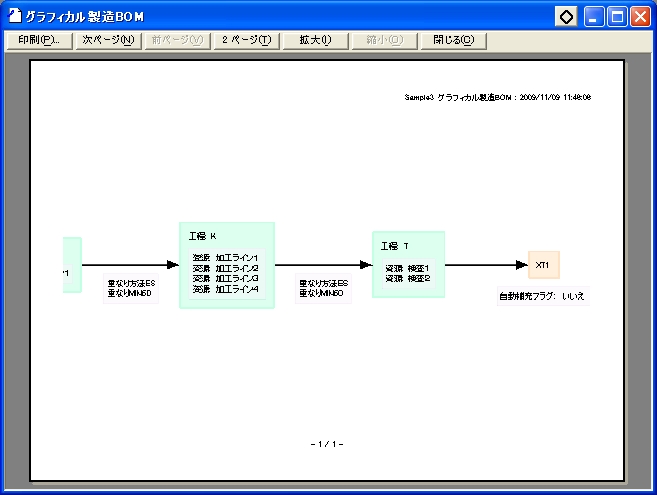

印刷時は、グラフィカル製造BOMウィンドウ上に表示されている内容が印刷されます。(1ページのみ)



HelpNo.:600600
