グラフィカル製造BOM概要

メニューバー・テーブル表示

GUIの概要

製造BOM

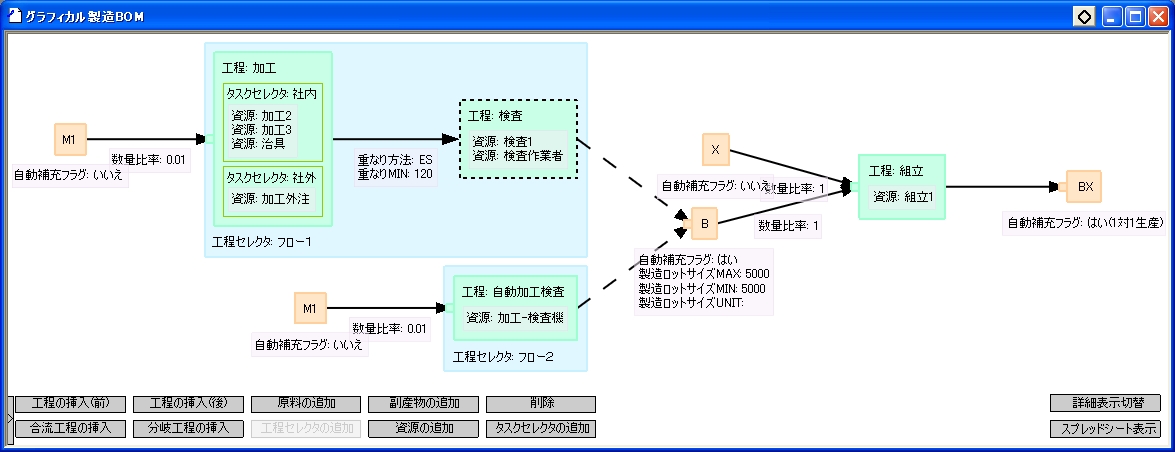

グラフィカル製造BOMは、
  ・工程の構成
  ・半製品・原料・副産物のつながり
  ・工程に設定している資源
  ・製造ロットサイズの設定
など、製造BOMの設定をグラフィカルに表示します。
グラフィカル製造BOM上で、マウス・ボタン・ポップアップメニュー・キーボードなどを利用して、製造BOMのデータを作成・編集することもできます。




グラフィカル製造BOMの開き方

グラフィカル製造BOMは、以下の方法で開くことができます。

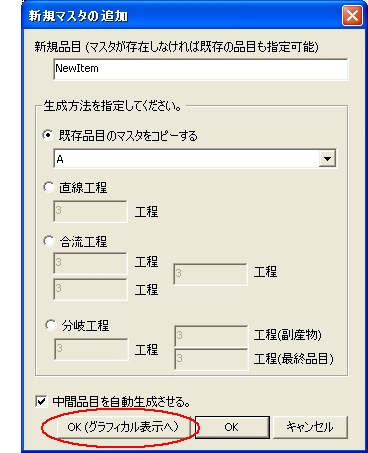

新規マスタ追加ダイアログから開く

新規マスタ追加ダイアログにて、「OK(グラフィカル表示へ)」ボタンを押すと、グラフィカル製造BOMを開きます。
ダイアログで設定した品目、選択したマスタ生成方法に従って生成されたマスタがグラフィカル表示されます。

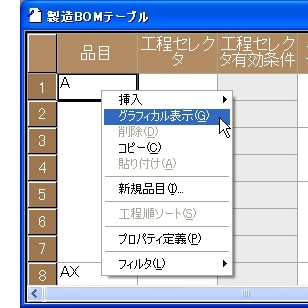

製造BOMテーブルのポップアップメニューから開く

製造BOMテーブルの本体部もしくは左部(行番号部分)のポップアップメニューの「グラフィカル表示」を選択すると、グラフィカル製造BOMを開きます。
マウスを当てていた行の完成品目のマスタがグラフィカル表示されます。同時に、マウスを当てていたオブジェクトもしくはプロパティが選択された状態で表示されます。

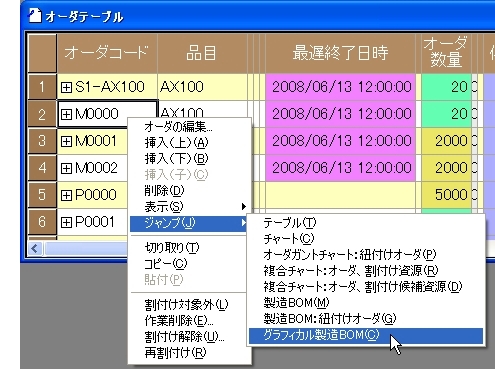

オーダテーブルのポップアップメニューから開く

オーダテーブルの左部(行番号部分)のポップアップメニューの「ジャンプ/グラフィカル製造BOM」を選択すると、グラフィカル製造BOMを開きます。
ポップアップメニューを表示した際にマウスを当てていたオーダの品目のマスタがグラフィカル表示されます。

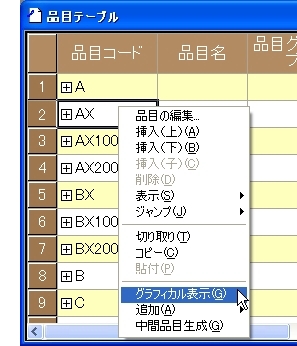

品目テーブルのポップアップメニューから開く

品目テーブルの左部(行番号部分)のポップアップメニューの「グラフィカル表示」を選択すると、グラフィカル製造BOMを開きます。
ポップアップメニューを表示した際にマウスを当てていた品目のマスタがグラフィカル表示されます。

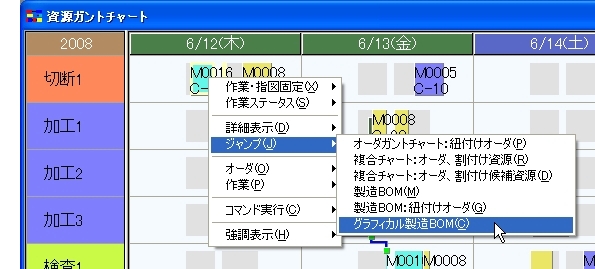

チャートのバーのポップアップメニューから開く

資源ガントチャート、オーダガントチャート、作業ガントチャート、複合チャートのバーのポップアップメニューの「ジャンプ/グラフィカル製造BOM」を選択すると、グラフィカル製造BOMを開きます。
マウスを当てていたバー(使用指図・作業・オーダなど)のマスタがグラフィカル表示されます。




グラフィカル製造BOMの説明は、以下のリンクを参照してください。

グラフィカル製造BOMの構成

グラフィカル製造BOMのポップアップメニュー

グラフィカル製造BOMの操作

グラフィカル製造BOMの印刷

グラフィカル製造BOMでマスタを作成

グラフィカル製造BOMでの制約事項


グラフィカル製造BOM追加後のAsprovaとそれ以前のAsprova間でのデータ保存、操作についての注意

グラフィカル製造BOMはVer.6.1.1にて追加された機能ですが、Ver.6.1.1以降とそれ以前のAsprovaで交互に保存したARファイルにて、Ver.6.1.1以降のAsprovaでグラフィカル製造BOMを操作すると、更新エラーが発生する場合があります。詳細はこちらをご覧下さい。
